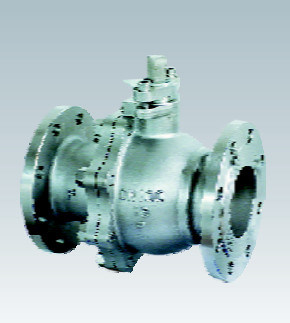

볼 밸브-플로팅 볼 밸브
애플리케이션
떠있는 볼 밸브는 슈트러블훠 있고 작동 유형이 매뉴얼, 웜 기어와 공기이거나 전기적 발동기를 포함하는 양상 온 - 오프식인 송유관 매체에 PN100에 다양한 종류의 수업에 대한 파이프라인스어브 수업 150 1500년에 쓰입니다.
코스트럭션과 유동구 밸브의 특징
1)믿을 만한 좌석 밀봉
탄력 있는 씰링링의 구조설계는 떠있는 볼 밸브를 위해 채택되었습니다. 이 의자 설계는 중압이 접촉 영역이 작은 낮얻을 때 링 표면과 공 사이에 더 큰 밀봉압 비율을 특징으로 합니다. 그러므로, 믿을 만한 밀봉은 보증됩니다.더 높게 도착할 때, 시트 링과 볼 사이의 접촉 영역은 밀봉 링이 모든 손상 없이 매체에 의해 추진된 더 큰 군을 언더테이크디 탄력적으로 변한 것처럼 중간 압력이 더 크게 됩니다.
2)화재 안전한 디자인
PTFE 이 좌석 밀봉 링, 줄기세포 뒷자리 가스킷, 글랜드 패킹과 몸과 보닛 사이의 밀봉 가스켓과 같은 비금속계 재료 부분이 붕괴시키거나 손상된 화재 적용에서 가열된 밸브로 보조 메탈 투 메탈 밀봉의 높은 temperature.specially 설계 구조는 효과적으로 밸브의 양쪽 내부 외부 누출을 방지하기 위해 제공됩니다. 필요에 따라 고객들에 의해, 유동구는 디자인이 API 607, API 6FA,BS6755와 JB/T 6899를 위한 요구조건을 충족시킬 수 있다는 것을 안전한 화재로 밸브로 조절됩니다.
3)믿을 만한 스템 실
파열 증명 설계는 체강<體腔>의 압력이 사고로 상승시키고 패킹 플랜지가 무효이게 될지라도, 테스템이 매체에 의해 파열되지 않을지도 모른다는 것을 보증하기 위해 줄기를 위해 채택되었습니다. 아래로부터 모여지면서, 줄기는 뒷자리와 디자인을 특징으로 합니다. 중간 압력이 더 높게 된 것처럼 뒷자리에 대한 밀봉 힘은 더 높게 도착합니다. 그래서 줄기의 믿을 만한 밀봉은 변하기 쉬운 중간 압력 하에 보장될 수 있습니다,
4)브이형 패킹 구조는 그랜드 프랜지의 가압력과 봉합으로의 중간 압력이 줄기세포에 반대하여 강행한 효과적으로 트란스 형태에 사용되었습니다.
5)전통적 포장 플랜지 디자인은 2의 조각이 그랜드 프랜지와 패킹마개로서 있어 즉, 구성한다는 것 이기 위해 향상되었습니다, 후자가 구면과 그랜드 프랜지와 연락합니다. 그러므로, 패킹마개는 항상 수직인 채로 남아 있고, 내부로 정렬시킵니다 마손을 방지하기 위한 위트하 PTFE 부시와 또한 밸브의 동작 토오크를 감소시킬 수 있는 테스템 사이의 마찰.
6)안티 스태틱 특징
전통적 패킹 플랜지 디자인은 2의 조각이, asa 패킹 플랜지 플레이트와 추종자가 즉, 인데, 플랜지가 구면으로 도금처리한 후자 접촉을 구성한다는 것 이기 위해 향상되었습니다. 그러므로, 추종자는 항상 수직인 채로 남아 있습니다, 안디가 마손을 방지하기 위한 PTFE 부시와 줄기세포 사이의 마찰이 내부로 늘어 세웠으며, 그것이 또한 밸브의 동작 토오크를 감소시킬 수 있습니다.
7)오류 작동 예방
볼 밸브를 오류 작동에서 막기 위해 열리고 가까운 위치 결정용 패드 중 90'과 키 록은 제공되었으며, 그것이 필요에 따라 로크 가능할 수 있습니다. 밸브가 여는 수단 fixes,a 플랫이 그렇게 설계되는 굴대 헤드에 위스디는 배관과 평행하여 지레로 움직이고 배관에 라이터-앵글드 수단과 함께, 밸브는 마무리됩니다. 그래서 열리고 마감의 밸브 지표가 결코 실수할 수 없다는 것이 보증됩니다.
